1.2.6 焊縫不得設置在應力集中區，應便于焊接和熱處理，并應符合下列規定：
1 鋼板卷管或設備的筒節與筒節、筒節與封頭組對時，相鄰兩節間縱向焊縫間距應大于壁厚的 3 倍，且不應小于 100mm；同一筒節上兩相鄰縱縫間的距離不應小于 200mm。
2 管道同一直管段上兩對接焊縫中心間的距離，當公稱尺寸大于或等于150mm 時，不應小于 150mm；當公稱尺寸小于 150mm 時，不應小于管子外徑，且不應小于 100mm。
3 卷管的縱向焊縫應置于易檢修的位置，且不宜在底部。
4 有加固環、板的卷管，加固環、板的對接焊縫應與管子縱向焊縫錯開，其間距不應小于 l00mm。加固環、板距卷管的環焊縫不應小于 50mm。
5 加熱爐受熱面管子的焊縫與管子起彎點、聯箱外壁及支、吊架邊緣的距離不應小于 70 mm；同一直管段上兩對接焊縫中心間的距離不應小于 150mm。
6 除采用定型彎頭外，管道對接環焊縫中心與彎管起彎點的距離不應小于管子外徑，并且不應小于 100mm。管道對接環焊縫距支、吊架邊緣之間的距離不應小于 50mm；需進行熱處理的焊縫距支、吊架邊緣之間的距離不應小于焊縫寬度的 5 倍，且不應小于 100mm。
1.2.7 不等厚對接焊件組對時，薄件端面應位于厚件端面之內。當內壁錯邊量大于本規范第1.2.4條、第1.2.5條規定或外壁錯邊量大于3㎜時，應按(圖1.2.8)
進行加工修整。

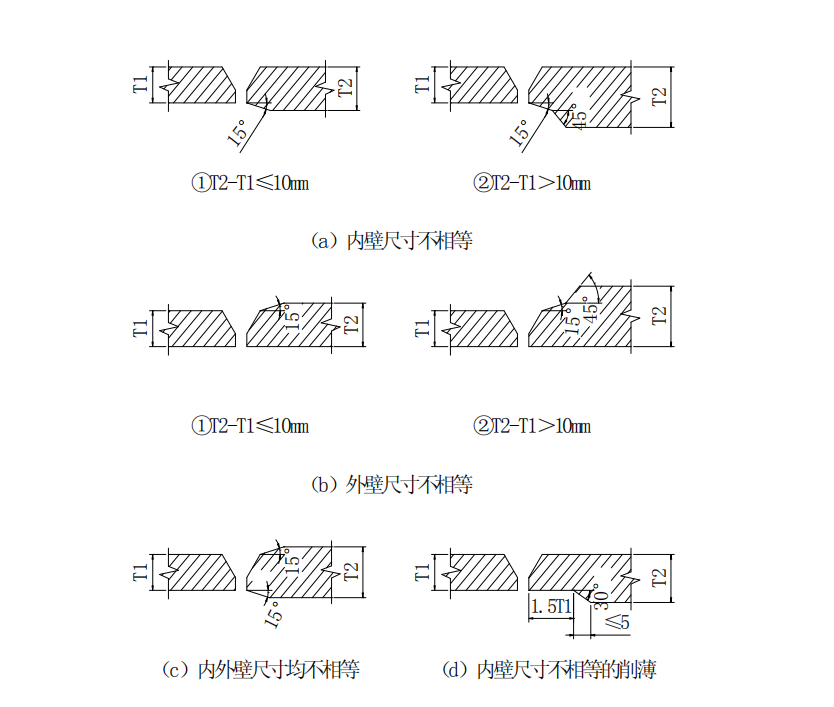

圖 1.2.8 不等厚對接焊件坡口加工
T1——不等厚焊件接頭的薄件母材厚度；T2——不等厚焊件接頭的厚件母材厚度；
注：用于管件時，如受長度條件限制，圖(a)①、圖(b) ①和圖(c)中的 15o角可改用 30o角。
7.2.9 當焊件組對的局部間隙過大時，應修整到規定尺寸，并不得在間隙內添加填塞物。
7.2.10 焊件組對時應墊置牢固，并應采取措施防止焊接和熱處理過程中產生附加應力和變形。
7.2.11 背面帶鋼墊板的對接坡口焊縫，墊板與母材之間應貼緊。
7.2.12 縱向對接焊縫兩端部宜設置引弧板和引出板，其材質宜與母材相同或為同一類別。
7.2.13 不銹鋼焊件坡口兩側各 100 ㎜范圍內，在施焊前應采取防止焊接飛濺物沾污焊件表面的措施。
7.2.14 螺柱焊的電源應單獨設置，工作區應遠離磁場或采取措施防止磁場對焊接的影響；施焊構件應宜水平放置。
選擇區域/語言
首頁
